#1制作

　　1）切割：切割面應平整、光滑，采用機械鉆孔。

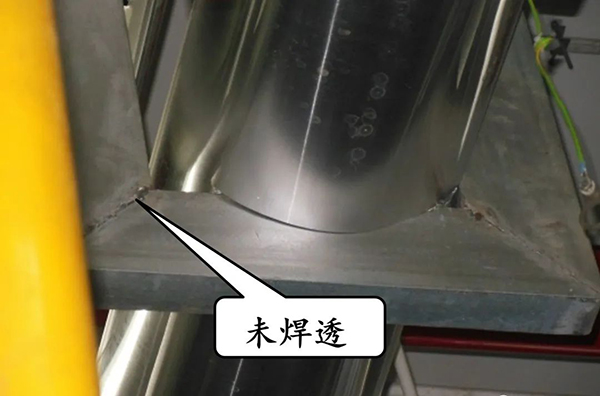

　　2）焊接：無漏焊、欠焊、裂縫、咬肉等缺陷。

　　3）防腐：表面除銹并涂刷一至二道防銹漆。

　　4）細節：支架邊緣直角部分倒角或打磨圓角，或用塑料件封閉。

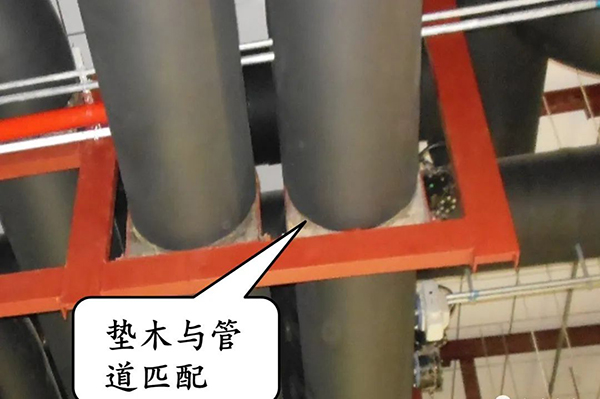

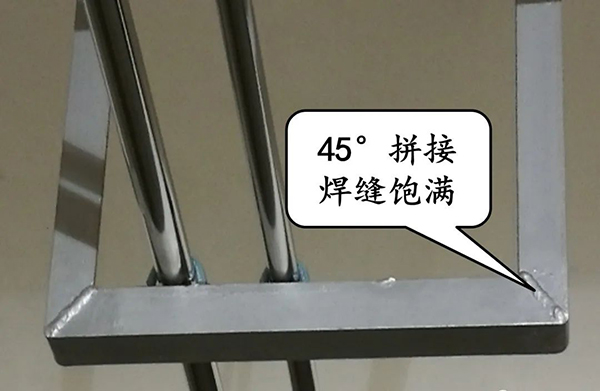

　　門型支架立桿與橫擔45?角焊接連接、墊木與卡件規格與管道匹配。

　　生根部位形式、規格統一，彎頭處托架與管道中心線一致等。

　　#2安裝

　　1）生根固定：支吊架盡可能固定于梁、柱處，大口徑和成排管線等載荷較大的支吊架避免朝天安裝膨脹螺栓；根部型鋼應規格相同、安裝方向一致。

　　2）根部處理：機房、室外等可能積水的地方，落地支架根部制作防水臺保護。

　　3）防腐處理：潮濕場所支吊架螺栓外露絲牙采取防銹措施。

　　4）承重支架：設于立管底部及中間部位，必要時通過設計確定。

　　5）設置部位：設置在彎頭、三通等處，距離螺紋、焊縫接口≮50mm，距離法蘭≮150mm、溝槽接頭150∽300mm、金屬排水管接口100∽150mm處；立管支架設置高度一般為1.2~1.8m，兩個以上均勻布置。

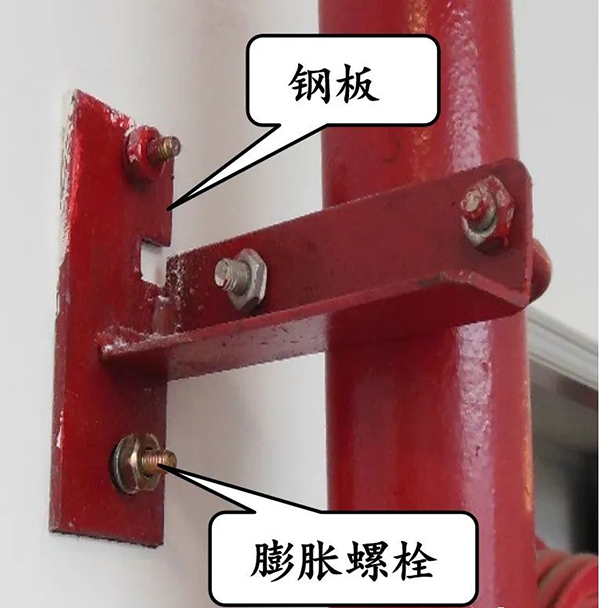

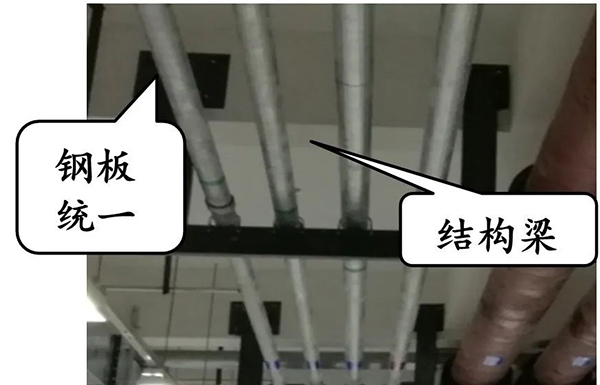

　　生根鋼板尺寸、固定統一

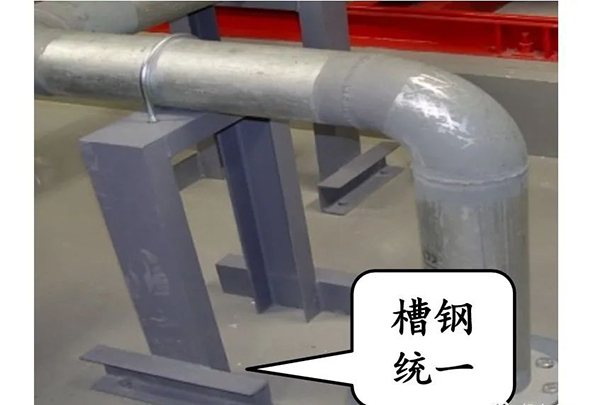

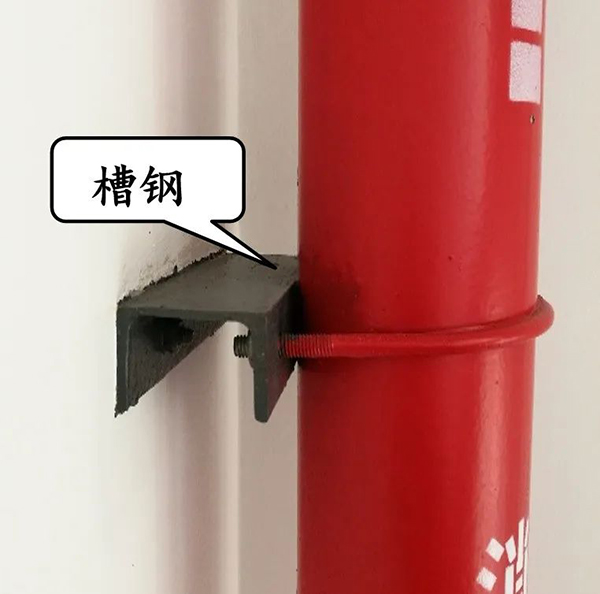

　　生根槽鋼尺寸統一

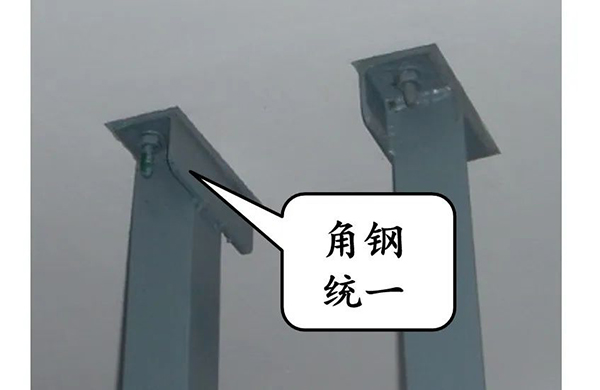

　　生根角鋼尺寸、固定統一

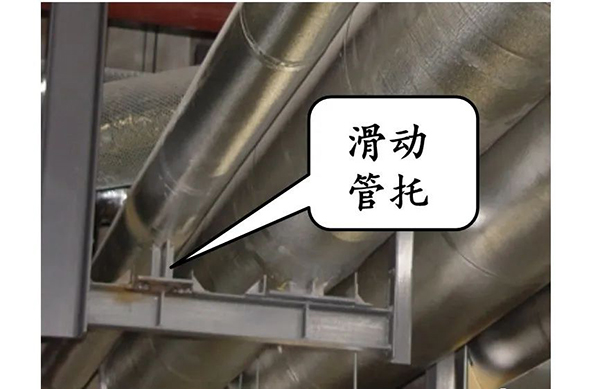

　　熱力管道導向支架

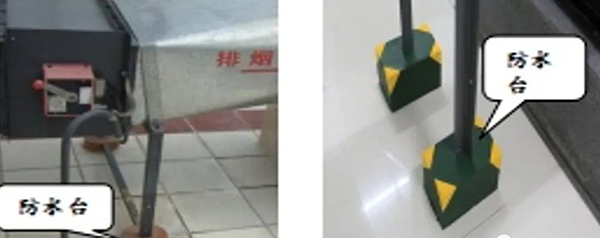

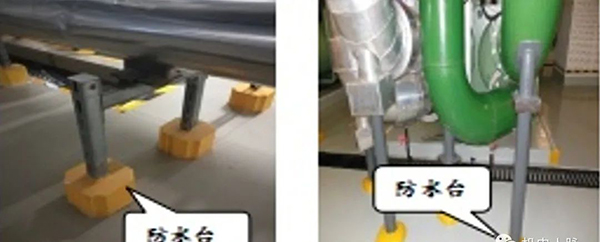

　　落地支架根部防水措施

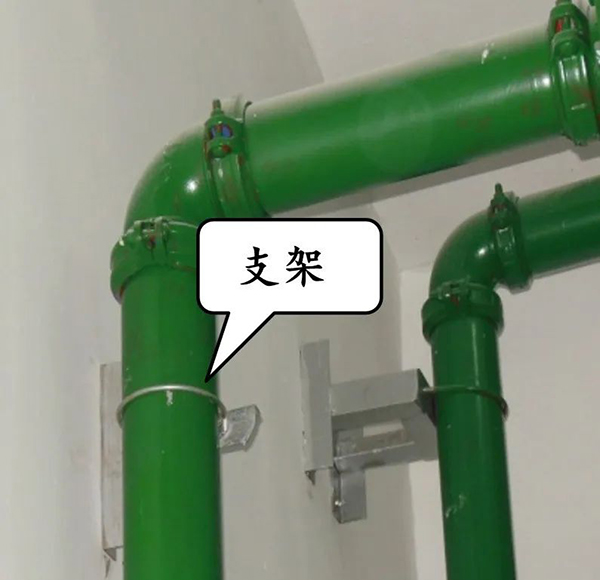

　　槽鋼支架設于管子背面

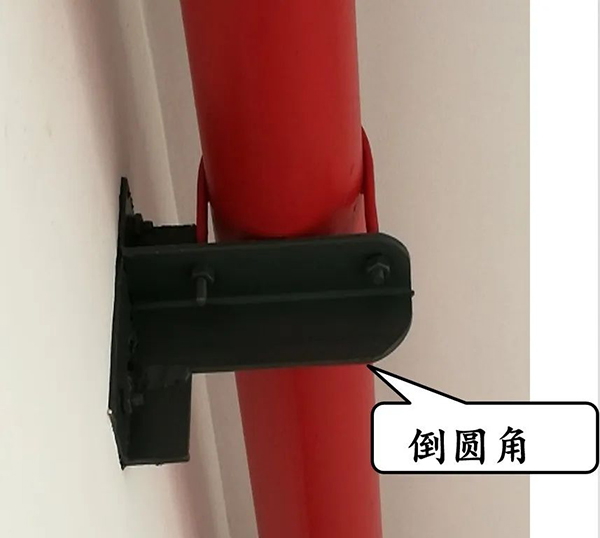

　　角鋼打磨圓角

　　鋼板殘缺、螺栓不居中

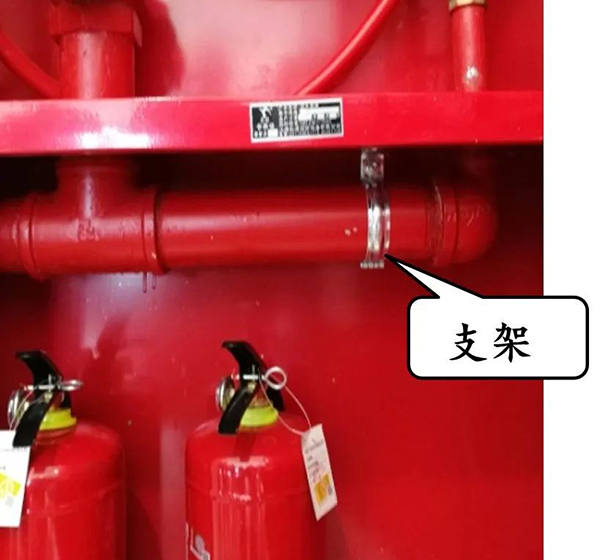

　　消火栓短管固定

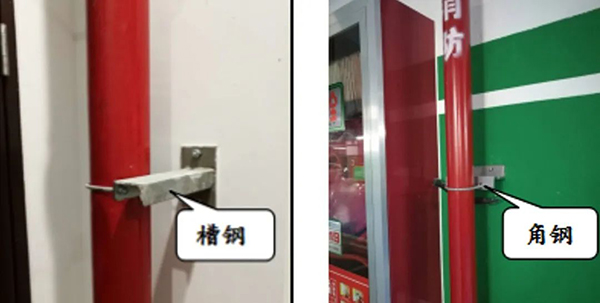

　　支架型鋼及設置部位不統一

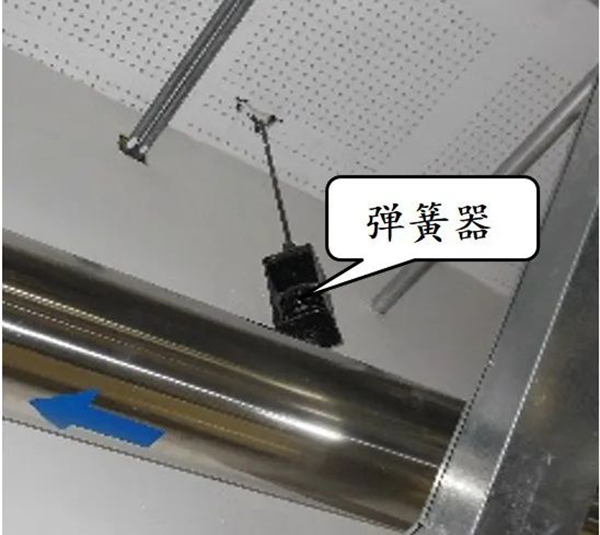

　　彈簧器方向隨意

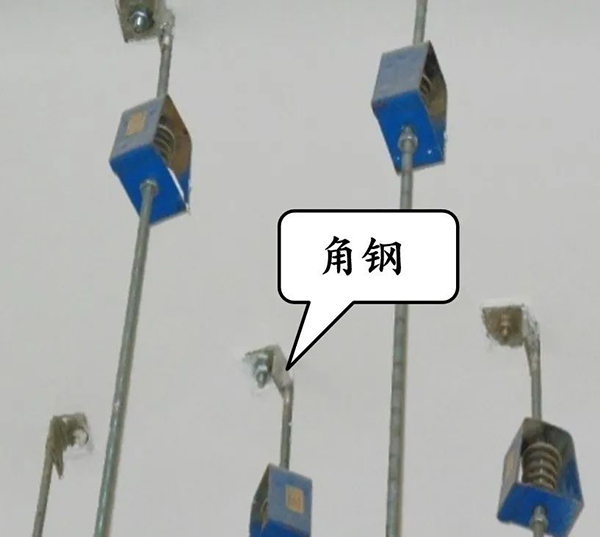

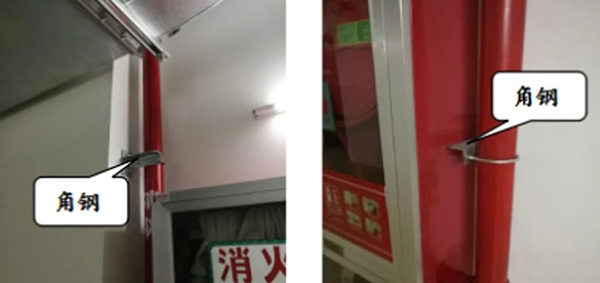

　　生根角鋼方向不一致

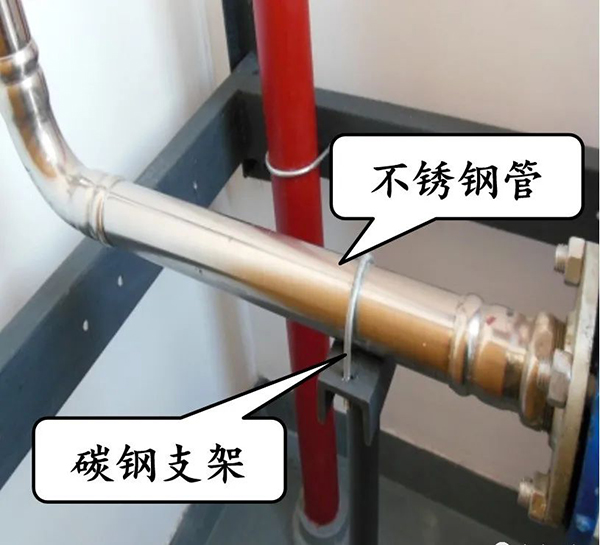

　　碳鋼支架與不銹鋼管未隔離

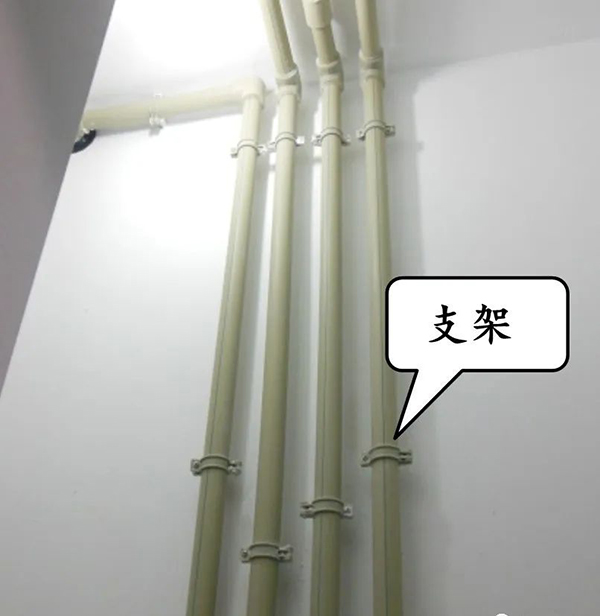

　　碳鋼支架與塑料管未隔離

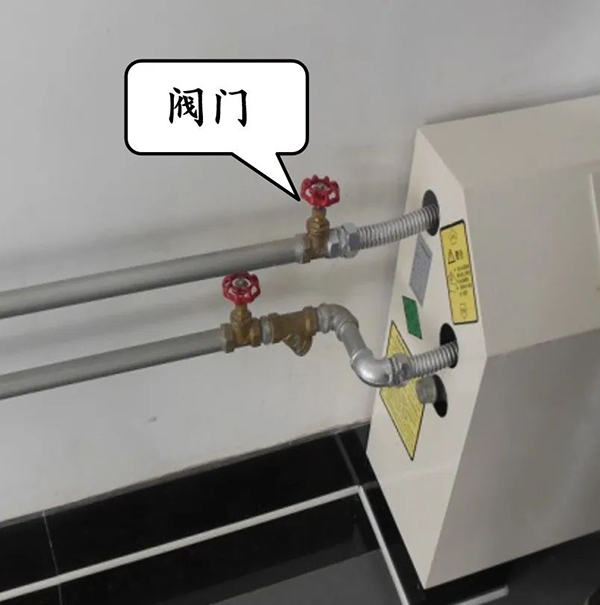

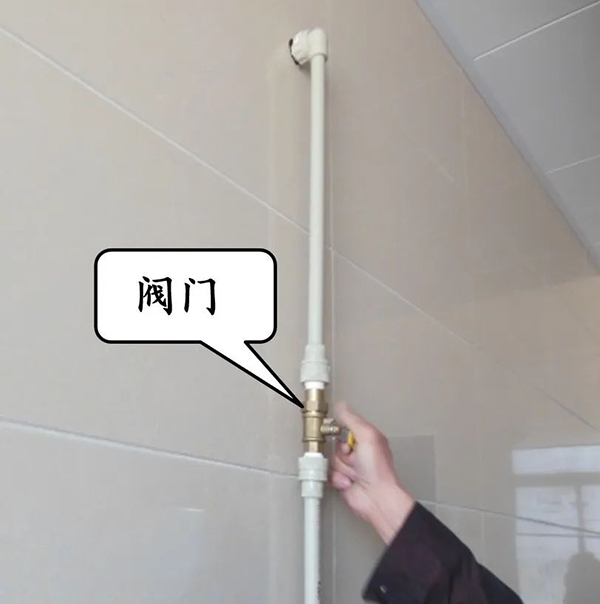

　　閥門處缺少支架固定

　　支架安裝高度不一致

　　支架形式不統一

　　6）噴淋管道：

　　噴頭之間吊架不少于1個，吊架間距 ≤3.6m；支吊架與噴頭距離 ≥300mm，與末端噴頭距離≤750mm。

　　DN≥50mm時，每段配水干管或配水管設置1個以上防晃支架，間距≤15m；管道改變方向時，應增設防晃支架。

　　7）風管：

　　水平懸掛主、干管長度≥20m設置固定支架。

　　邊長與直徑>1250mm的彎管、三通等應單獨設置支吊架。

　　水平彎管在500mm范圍內設置1個支架。

　　支管距干管1.2m范圍內設置1個支架。

　　直徑或邊長>200mm的風閥等部件與非金屬風管連接時，應單獨設置支吊架。

　　支吊架距離風口、插接管≥200mm。

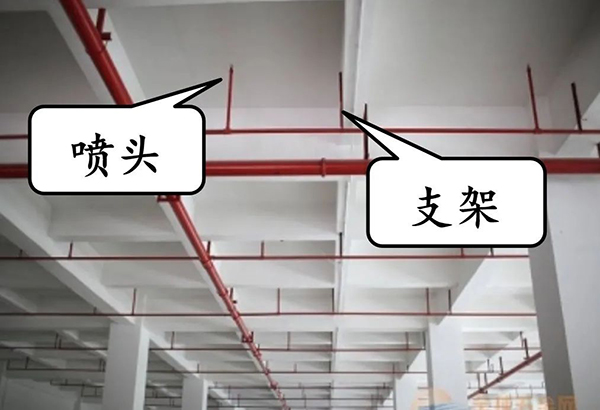

　　支管、噴頭、支架成行成線

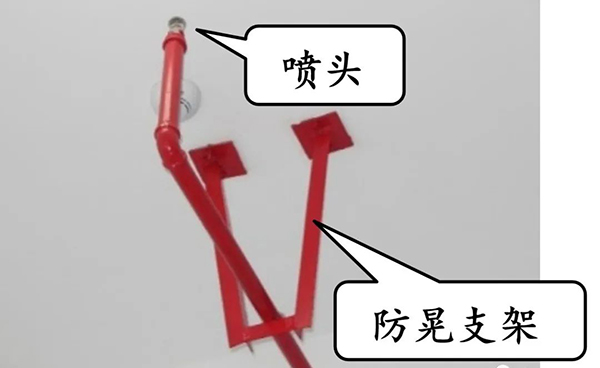

　　末端噴頭防晃支架

　　風管末端防晃支架

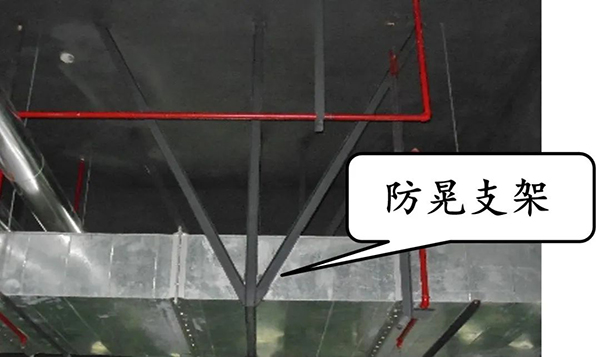

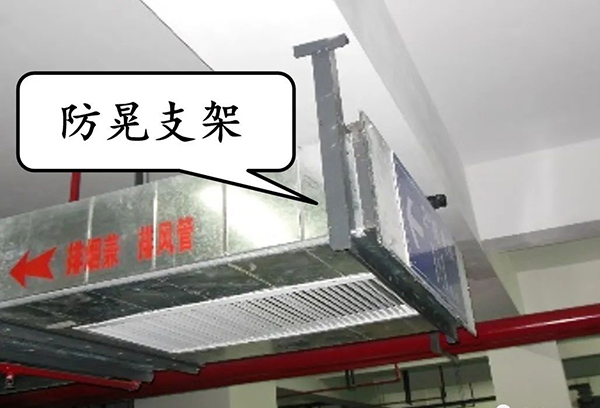

　　風管直管段防晃支架

　　整條風管未設置固定支架

　　8）虹吸雨水管：

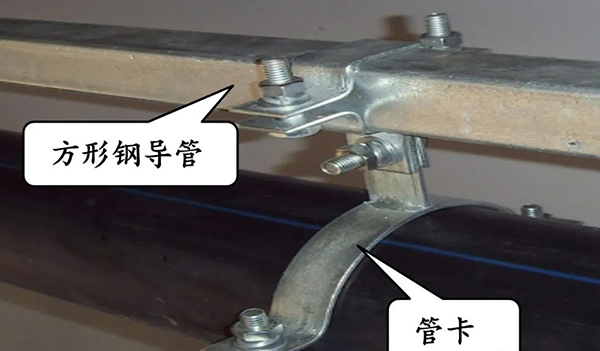

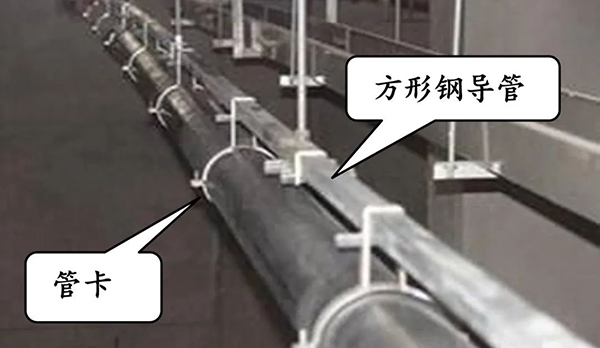

　　HDPE懸吊管宜采用系統配套的專用方形鋼導管進行固定，方形鋼導管懸掛點間距和導向管卡、錨固管卡的設置間距應符合標準的規定。

　　HDPE懸吊管的錨固管卡宜安裝在管道的端部和末端，以及Y型支管的每個方向上，2個錨固管卡的距離≯5m。懸吊管管徑>250mm時，每個固定點應使用2個錨固管卡，且間距≯200mm。

　　HDPE管立管的錨固管卡間距≯5m，導向管卡間距≯15倍管徑。立管的底部彎管處應設支墩或采取牢固的固定措施。

　　HDPE虹吸雨水管支吊架安裝

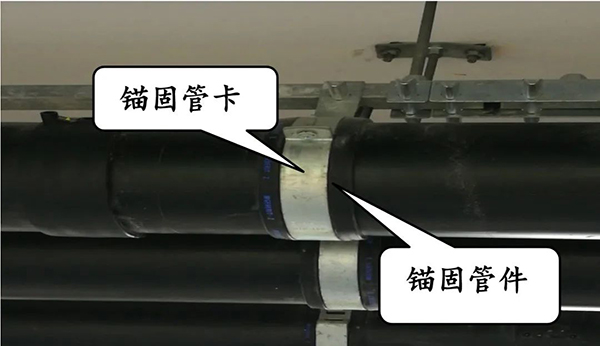

　　HDPE虹吸雨水管錨固支架安裝
